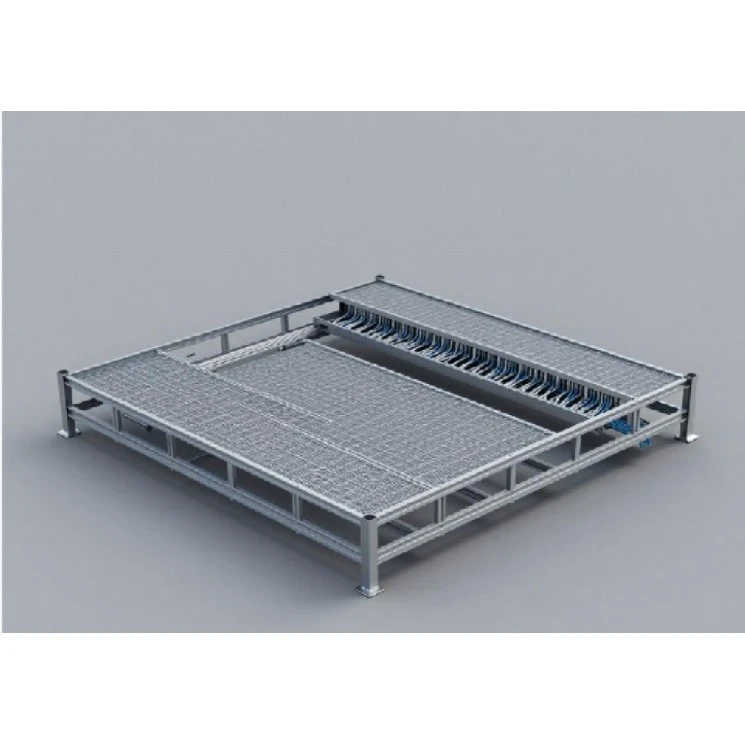

Extra-Tungt-golvsystem med förhöjt åtkomst|Fineco Global
Fineco Extra-Heavy-Duty Raised Access Floor System är konstruerat för datacenter med hög-densitet, tunga elektriska kontrollrum och industriell infrastruktur som kräver exceptionell strukturell kapacitet. Byggt kring ett massivt stålhölje injicerat med en hög-täthet, lätt cementbaserad kärna eller hög-hållfast kalciumsulfatkärna, ger detta system en styv ledning av golvkammare för kablage med hög-kapacitet och golvluftdistribution (UFAD) samtidigt som det tål extrema koncentrerade och permanenta deformationsbelastningar.
Nyckelfunktioner
Hög belastning-Bärkapacitet:Konstruerad för koncentrerade punktlaster som överstiger 6,8 kN (1 500 lbf) till 11,1 kN (2 500 lbf) som uppfyller CISCA Extra-Heavy-standarder.
Styv monolitisk konstruktion:Punkt-svetsade topp- och bottenstålplåtar kapslar in en cementkärna med kontrollerad-densitet, vilket eliminerar ihålig resonans och maximerar vridstyvheten.
Kontinuerlig vägjordning:Direkt metall-till-metallkontakt mellan stringers, piedestaler och paneler säkerställer tillförlitlig minskning av elektrostatisk urladdning (ESD).
Korrosionsbeständig-finish:Epoxibehandlade och fosfatbehandlade-stålkomponenter tål fuktiga plenummiljöer under golvet.
Systemstruktur
Ytfinish:Hög-tryckslaminat (HPL) / ledande vinyl / blankt stål
Översta stålplåt:Djupt-draget SPCC kall-valsat stål (tjocklek: 1,2 mm - 2.0 mm)
Kärnmaterial:Lätt cementbaserad kärna/kalciumsulfat med hög-densitet
Nedre stålplåt:Präglat/fördjupat SPCC kallvalsat-stål
Supportrutnät:Kraftiga-bultar-nedsänkningar av stål och snäpp-på rörformade strängar
Tekniska specifikationer
|
Parameter |
Specifikation |
|
Systemklassificering |
Extra-Tungt-tillträdesgolv (EHD). |
|
Panelmått |
600 mm × 600 mm (standard) |
|
Paneltjocklek |
30 mm / 35 mm / 40 mm |
|
Koncentrerad punktbelastning |
4,4 kN till 11,1 kN (1 000 lbf – 2 500 lbf) |
|
Uniform Distributed Load (UDL) |
Upp till 23 000 N/m² |
|
Rullande belastning (2G / 10G cykler) |
3,56 kN till 4,45 kN per länkhjul |
|
Säkerhetsfaktor |
Större än eller lika med 3,0 × Design Load (Ultimate Failure Test) |
|
Färdig golvhöjd (FFH) |
300 mm till 1 500 mm (justerbar via piedestal) |
|
Elektriskt motstånd |
1 × 10⁶ till 1 × 10⁹ ohm (Yta-till-Jord) |
Seismisk prestanda
Missionskritiska-anläggningar kräver oavbruten strukturell integritet under seismiska händelser. Fineco Extra-Heavy-Duty-systemet innehåller:
Styv bult-Nedre piedestaler:Grundplattor förankrade direkt i undergolvet via mekaniska expansionsbultar.
Kraftig-lateral stag:Diagonala seismiska stag installerade med 3 meters intervall för FFH över 800 mm.
Överensstämmelsetestning:Testad i enlighet med Telcordia GR-63-CORE (Zone 4) och ASCE 7 krav, förhindrar laterala skjuvbrott och panelen lossnar under seismisk chock. (Fullständiga konstruktionstekniska beräkningsrapporter tillgängliga för klientinlämningsfiler).
Typiska applikationer
Hyperskala och samlokaliseringsdatacenter:Serverhallar med tunga bladserverskåp och batterienergilagringssystem (BESS).
Elektriska transformatorstationer och kontrollrum:SCADA styrplattformar som stöder tunga industriella ställverksskåp.
Renrumsfaciliteter:Halvledartillverkning renrum som kräver partikel-fritt, vibrationsdämpat-undergolv.
Sändnings- och telekommunikationshubbar:Huvudstyrningsanläggningar som kräver kabeldragning med hög-densitet och viktfördelning av utrustning.
Installation & anpassning
Justeringsområde för piedestalhöjd:±25 mm finjusterande-gängstångsdesign för ojämna undergolv.
Omkretsstöd:Tunga-vinklar omkretsväggar och kant-klippningstjänster för pelarutskärningar-.
Anpassade utskärningar:Fabriks-bearbetade kabelgenomföringar, borstinsatser och ventilationspaneler för luftflöde (upp till 55 % öppen yta) integrerade före leverans.
Standarder & kvalitet
CISCA Alement-WF-V1.2:Testad för koncentrerade, rullande och stötbelastningar.
EN 12825:Klassificerad upp till Grad 6 strukturell lastprestanda.
ISO 9001 / ISO 14001:Tillverkad under strikt kvalitetsstyrning och miljökontroller.
Spårbarhet för råvaror:Mill Test Certificates (MTC) tillhandahålls per batch för alla kallvalsade-konstruktionsstålrullar. Tredje-verifieringsrapporter (SGS/TÜV) tillgängliga på begäran.
Tillverkning & Projektstöd
Automatiserad stämpling och svetsning:CNC-laserskärning och flerpunktsprojektionssvetsningslinjer säkerställer konsekvent panels rakhet (±0,2 mm tolerans).
Automatisk epoxibeläggningslinje:Elektrostatisk pulverbeläggning med en filmtjocklek på 80-mikron för korrosionsbeständighet mot saltstänk.
Destruktiva tester inom-hus:Universella testmaskiner utför batchsäker-lastning på varje produktionsparti före packning för att verifiera de ultimata säkerhetsmarginalerna.
Handla ritningar och inlämningspaket:Eget-ingenjörsteam tillhandahåller AutoCAD/Revit layoutbutiksritningar, lastberäkningsrapporter och seismiska beräkningar inom 48 timmar efter det att projektet mottagits.
FAQ
F: Vad är skillnaden mellan kalciumsulfat och cement-fyllda stålpaneler för extra-tunga-applikationer?
S: Cement-fyllda stålpaneler erbjuder överlägsen slagtålighet och akustisk dämpning, vilket gör dem idealiska för datahallar med hög-vibration. Kalciumsulfatpaneler ger högre inneboende brandbeständighet (A1 icke-brännbar) och tätare skruv-retentionsegenskaper. Finecos ingenjörer utvärderar dina specifika MEP-lastkrav för att rekommendera det optimala kärnmaterialet.
F: Hur förhindrar systemet avböjning under tunga rullande laster?
S: Våra extra-tunga-paneler använder en 2,0 mm toppstålplatta i kombination med kontinuerliga hög-hållfasta stålsträngar bultade på tunga-sockel. Detta fördelar dynamiska punktbelastningar över ett fler-piedestalgaller, vilket begränsar panelavböjningen under rullande länkhjul till under 1,5 mm (verifierad via CISCAs rullningstestprotokoll).
F: Kan detta upphöjda golvsystem integreras med befintliga golv-HVAC-layouter (UFAD)?
A: Ja. Systemet rymmer perforerade stålpaneler med hög-kapacitet och spjäll-kontrollerade luftflödesmoduler. Vi matchar stringer gallerhöjder till befintliga plenumkonfigurationer, vilket säkerställer noll tryckfall eller luftläckage över layoutgränssnitt.
F: Vilken dokumentation tillhandahålls för tekniska och seismiska inlämningar?
S: Vi tillhandahåller kompletta inlämningspaket inklusive testrapporter från tredje part (CISCA/EN 12825), fabrikstestcertifikat för stålråvaror, seismiska beräkningsöverensstämmelsenoteringar (Telcordia GR-63-CORE) och skräddarsydda CAD/Revit-ritningar.
F: Vad är standardproduktionstiden för-storskaliga datacenterbeställningar?
S: Standardproduktionstid för volymorder (upp till 5 000 kvadratmeter) är 15 till 20 arbetsdagar. Anpassade utskärningar, specialiserade HPL-finisher eller anti-statiska vinyllamineringar kan lägga till 3 till 5 arbetsdagar.
